MGun: la soluzione di marcatura manuale per tutte le superfici

Le soluzioni di marcatura manuale hanno raggiunto un livello tecnologico molto performante che ne consente l’impiego in applicazioni con alto volume di stampa e su diverse tipologie di superficie.

In questo articolo descriviamo un dispositivo di marcatura manuale semi-automatico molto versatile, adatto alla marcatura su materiali porosi come carta, cartone e legno e materiali non porosi come vetro, metallo, plastica, superfici lucide. Inoltre, la sua ergonomia a pistola agevola la stampa su superfici estese, ma con l’ausilio della DIMA è efficace per marcare anche prodotti irregolari e con forme differenti.

marcatore manuale

Approfondiamo le caratteristiche di questa serie di marcatori a pistola MGun e le peculiarità che li rendono gli strumenti ideali per la marcatura di una gamma diversificata di applicazioni

FATTORE DI FORMA

La forma a pistola con grilletto agevola l’impugnatura del dispositivo che marca attraverso lo scorrimento sulla superficie come è possibile visualizzare al seguente video

COSA PUO’ STAMPARE

L’MGun può stampare data e lotto, ma anche testi, loghi, immagini codici a barre e codici bidimensionali con risoluzione elevata.

È possibile scegliere il font da utilizzare, la dimensione e la formattazione dei caratteri utilizzati

DOVE SI PUO’ STAMPARE

Ovunque.

Il marcatore è dotato di diversi tipi di inchiostro in funzione della superficie di stampa.

AREA DI STAMPA

Il marcatore ha una testa di stampa HP, con un’altezza di stampa da 1 mm fino ad un massimo di 12,7 mm, mentre non ha alcuna limitazione sulla lunghezza della stringa di stampa

marcatore portatile M3Gun per tutte le superfici

DISTANZA DI STAMPA

Da 2 a 5 mm

ALIMENTAZIONE

Il marcatore è dotato di una batteria ricaricabile da 2600 mAh che permette un’autonomia di 10 ore di lavoro

La batteria consente una mobilità completa del dispositivo, agevolando la marcatura di superfici ingombranti o difficilmente raggiungibili

RISOLUZIONE DI STAMPA

Ha un’elevata risoluzione di stampa, fino a 600 dpi ideale per stampare codici a barre, simboli e loghi

PROGRAMMAZIONE DEL MARCATORE

Il marcatore è dotato di un display da 4,3″ per la configurazione e la programmazione del dispositivo senza l’utilizzo del PC.

È inoltre possibile impostare i parametri del marcatore e progettare il layout di stampa anche attraverso un software in dotazione per Windows e trasferire i dati attraverso una memoria USB. Il marcatore è dotato di 8 GB di memoria per la memorizzazione di 100.000 messaggi di stampa.

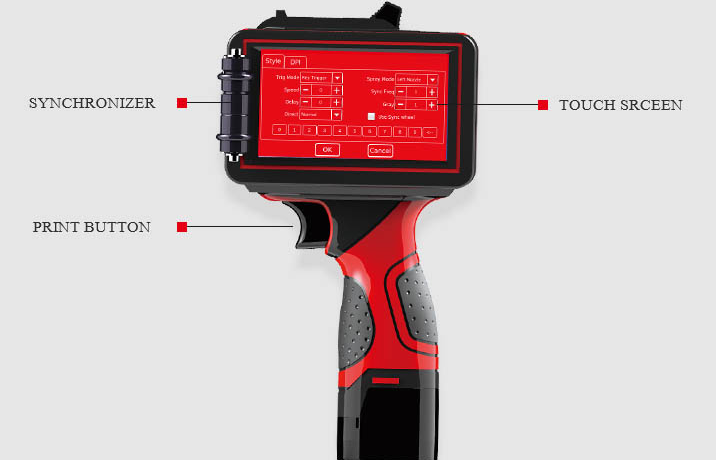

marcatore con display

Questo significa che se si devono effettuare marcature con stringhe diverse si memorizzano i messaggi nel marcatore e si stampa il file selezionato oppure in successione, ad ogni pressione del grilletto, viene stampato il gruppo di file selezionati

INCHIOSTRI COLORATI

La disponibilità di inchiostri colorati permette la marcatura anche su superfici scure o la stampa di stringhe che devono essere contraddistinte.

Colori disponibili: bianco, giallo, rosso, verde, blu, UV e nero

QUANDO UTILIZZARLO

La versatilità di questo dispositivo compatto e portatile è idonea per la marcatura di:

  • marcatura di qualsiasi superficie, sia porosa (come carta, cartone e legno) che non porosa (vetro, metallo, plastica)
  • marcatura di superfici irregolari e con forme differenti
  • marcatura portatile
  • stampa di data, lotto di produzione, codice a barre, testo, grafica, progressivi
  • marcatura ad alta risoluzione

Se hai domande o desideri approfondire la soluzione più adatta alle tue esigenze contattaci

Ing. Cristina Urbisaglia

cristina@acsistemisrl.com

 Andrea Capponi

andrea@acsistemisrl.com

oppure visita il nostro sito  www.acsistemisrl.com

Telefono 06.55302591


Approfondisci

6 soluzioni di marcatura manuale per data e lotto

Come scegliere un marcatore manuale per la stampa del lotto e data scadenza

Marcatore manuale semi-automatico per qualsiasi esigenza

In questo articolo vediamo quali sono i passaggi per stampare data e lotto di scadenza con un marcatore semi-automatico.

La nostra soluzione di marcatura a getto d’inchiostro “Deskmark” rappresenta il dispositivo ideale per le applicazioni di marcatura manuale dove è richiesta un’elevata velocità e precisione di stampa.

Dove c’è la necessità di marcare lotti di produzione elevati ma non si ha una linea automatizzata, il DeskMark risolve con facilità ed immediatezza il problema di marcare in modo professionale diverse decine di oggetti in breve tempo.

marcatore semi-automatico per data e lotto

In questo tutorial analizziamo 3 semplici passaggi per implementare una stazione di marcatura performante e adattabile a qualsiasi tipologia di superficie, percorrendo l’intero processo di marcatura, dalle regolazioni del dispositivo fino alla creazione della stampa tramite il software.

1. Regolazione delle guide

Posizionare l’oggetto sul nastro trasportatore e allentare la guida mobile tramite i due pomelli neri.

Stringere le guide fino a pochi millimetri di distanza dall’oggetto. Solitamente la larghezza del canale creato ha una dimensione di  1 o 2 mm maggiore rispetto alla larghezza dell’oggetto.

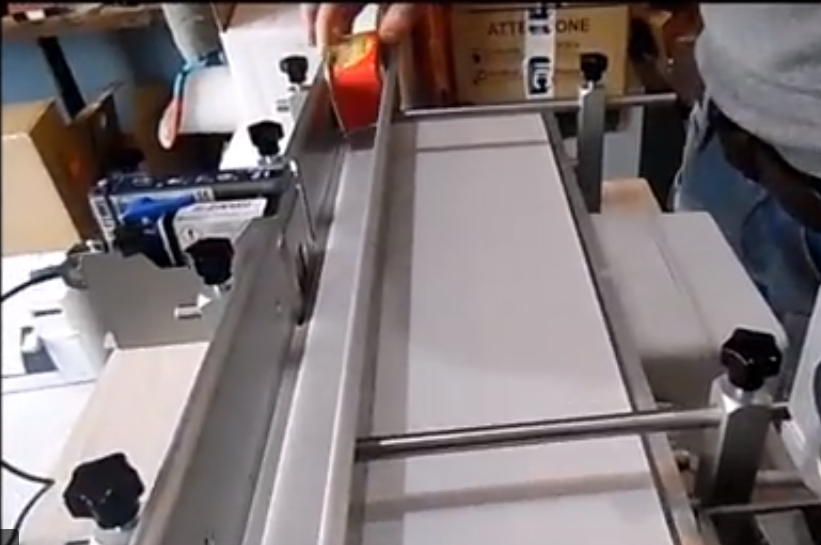

marcatore data e lotto

2. Regolazione dell’altezza di stampa

Rispetto al nastro trasportatore bisogna regolare l’altezza della stampa. L’altezza di stampa è compresa da 0 a 20 cm, quindi si adatta facilmente a qualsiasi forma e dimensione dell’ oggetto da marcare.

Per regolare l’altezza è sufficiente allentare con una chiave a brugola il fermo del supporto dell’asta e scegliere la posizione desiderata.

DeskMark marcatore manuale data e lotto

3. Creazione del layout di stampa

Utilizzando il software a corredo possiamo creare facilmente il messaggio di stampa desiderato inserendo testi fissi e variabili, data, contatori e codici a barre.

Possiamo trasferire queste informazione collegando il marcatore al PC tramite la porta Ethernet oppure salvarle su una chiavetta USB e successivamente copiarle nel dispositivo.

Come primo passo impostiamo 2 parametri:

  • posizione di stampa
  • risoluzione di stampa

Successivamente creiamo il layout di stampa utilizzando gli oggetti a disposizione e trasferiamo il messaggio al marcatore.

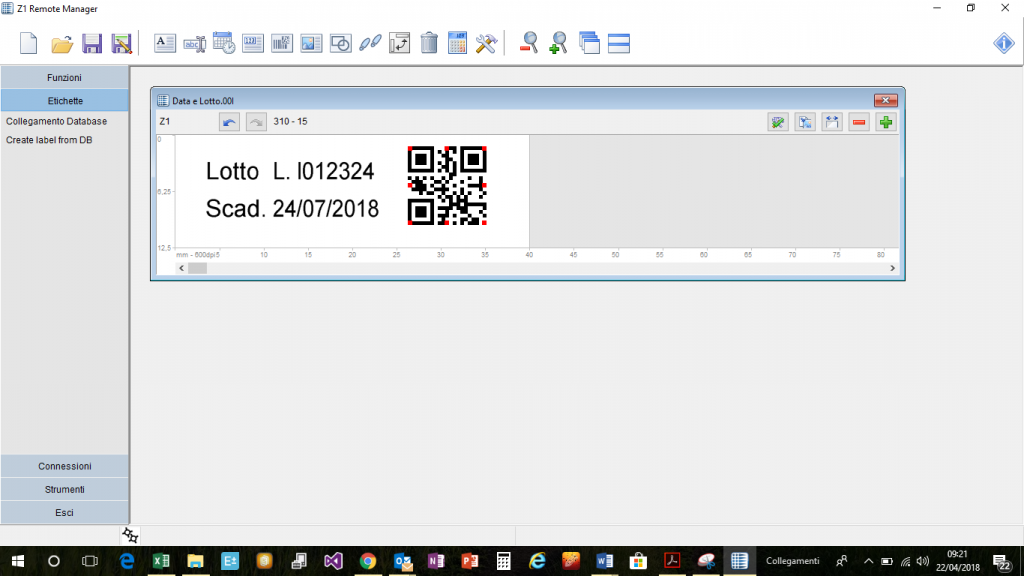

software marcatore

Stampa

Per procedere con la stampa e sufficiente posizionare gli oggetti da marcare all’inizio del nastro trasportatore facendoli scorrere automaticamente nelle guide. Il DeskMark stampa automaticamente le informazioni al passaggio dell’oggetto davanti la testa di stampa

Il DeskMark può marcare su qualsiasi tipologia di superficie, sia porosa come carta e cartone che non porosa, come plastica, vetro e metallo grazie all’utilizzo di una gamma completa di inchiostri, base acqua, base solvente, pigmentati e colorati.

Caratteristiche tecniche:

  • Marcatore a getto di inchiostro con tecnologia TIJ HP
  • Altezza di stampa: 12,7mm
  • Lunghezza di stampa: fino a 400mm
  • Risoluzione: Orizzontale 600 dpi, verticale 300dpi
  • Caratteri: font di Windows
  • Dati Variabili: data, ora, numeri di lotto, numeri progressivi
  • Codici Barre: 1D e 2D
  • Immagini: Loghi e immagini monocromatiche
  • Inchiostri: nero e colorati per superfici porose base acqua e non porose base solvente
  • Nastro trasportatore: Lunghezza 60 cm, larghezza 20 cm
  • Velocità nastro:10 /15 mt\min.
  • Sponde laterali regolabili
  • Tensione: 220 V ac 50/60Hz con alimentatore incluso
  • Software di gestione: software per la creazione del layout di stampa e parametrizzazione marcatore per Windows XP, 2K, WIn7, Win8, Win10.

Se vuoi approfondire la soluzione contattaci

Andrea Capponi

andrea@acsistemisrl.com

06.55302591

http://www.acsistemisrl.com/marcatori.html


Approfondisci

DeskMark: marcatore semiautomatico da tavolo



Come scegliere un marcatore manuale per la stampa del lotto e data scadenza

In questo articolo analizziamo le differenti possibilità per la stampa del lotto e la data di scadenza di produzione con i marcatori manuali.

Il processo di marcatura manuale è orientato a tutte le medie e piccole aziende che non sono dotate di un sistema automatizzato di confezionamento tramite nastro trasportatore.


video-icon



Guarda il video: ” soluzioni di marcatura manuale




Soluzione n.1 – Timbro manuale saliscendi

I marcatori manuali a iniezione d’inchiostro sono la soluzione sicuramente più economica con caratteristiche industriali, sono semplici e rapidi da utilizzare.

Questo dispositivo è idoneo per la timbratura di un numero limitato di oggetti, perché l’esecuzione è completamente manuale.

marcatore a timbro
marcatore a timbro

La struttura è in metallo, la timbratura avviene tramite una base con autoclips per il fissaggio dei caratteri e logotipi, l’area di stampa e l’altezza dei caratteri sono fissi da 2 o 3 mm.

Possono essere utilizzate 2 tipologie di inchiostro, in funzione della superficie da marcare.

Gli inchiostri a rapida essiccazione sono specifici per la stampigliatura sulle superfici non porose come vetro, metallo, plastica, superfici lucide

Gli inchiostri base acqua sono idonei per la marcatura di superfici porose come carta e cartone

video-icon



Guarda il video Marcatura a timbro



Soluzione n. 2 –  Timbro a getto di inchiostro

La marcatrice grafica portatile a getto d’inchiostro può marcare su differenti superfici tra cui carta, cartone, plastica, legno cuoio, metallo e vetro.

timbro a getto d'inchiostro

La marcatura può essere effettuata anche su superfici leggermente curve e in verticale, con inchiostri normali oppure a rapida essiccazione.

Essendo un marcatore a getto di inchiostro grafico, può stampare oltre a data e lotto anche codici a barre, grafica e loghi.

L’area di stampa massima è 60 mm x 12,7 mm.

Come funziona

È sufficiente appoggiare il dispositivo sopra l’oggetto e tramite un pulsante si azione la funzione di stampa che permette lo scorrimento della testina sopra l’oggetto.

Il marcatore è efficiente per stampare su superfici di piccole dimensioni ed un utilizzo su lotti di produzione non elevati.

video-icon



Guarda il video




Soluzione n.3 – Marcatore a getto di inchiostro a scorrimento manuale tecnologia HP

Il marcatore a scorrimento manuale è un ottimo strumento utilizzabile anche per lavori molto intensi.

marcatore manuale a pistola
marcatore manuale a pistola

La stampa a getto d’inchiostro con tecnologia HP tiene bassi i costi di manutenzione del dispositivo, perché ad ogni cambio di cartuccia viene sostituita anche la testina di stampa.

Questo marcatore lavora completamente in mobilità ed autonomamente in quanto è alimentato da batterie ricaricabili di grande capacità con ciclo operativo di 6/8 ore.

È in grado di stampare su superfici piane, sia porose che non porose: carta, cartone, plastica, legno cuoio, metalli e vetro.

Può essere utilizzato per stampare data e lotto, ma anche codici a barre, caratteri, loghi, testi e contatori.

L’ altezza massima di stampa è 12,7mm, mentre la larghezza può arrivare fino a 400 mm.

Non necessita di PC in quanto possiede un touch-screen incorporato che permette all’operatore di creare, modificare e salvare messaggi e/o parametri di stampa.

È uno strumento idoneo per superfici piane ed ingombranti, la stampa avviene tramite lo scorrimento della testina sopra l’oggetto da marcare e per questo motivo si utilizza su superfici di grandi dimensione.


Potrebbe interessarti

Marcatori manuali: un’alternativa vincente per produzioni artigianali

Soluzione n.4 –  Marcatore a getto di inchiostro manuale semiautomatico

E’ una soluzione integrata di marcatura a getto di inchiostro completa di base in acciaio per lo scorrimento degli oggetti di fronte alla testina di stampa.

Il marcatore permette la stampa di codici a barre, caratteri, loghi, data/ora su molti tipi di materiali dalla carta alla plastica, PET, PP, PT.

marcatore semi-automatico data e lotto

La tecnologia di stampa utilizzata è HP con cartuccia che integra la testina di stampa, questo significa che ad ogni cambio di cartuccia si avrà la testina nuova eliminando così tutte le parti di usura e i costi di manutenzione.

Con questa soluzione si possono stampare prodotti con varie forme e dimensione.

L’ altezza massima di stampa di 12,7 mm.

La differenza operativa dalle precedenti soluzioni è che l’oggetto viene portato davanti il marcatore evitando di poggiare lo strumento sulla superficie da marcare.

video-icon



Guarda il video




Potrebbe interessarti

DeskMark: marcatore semiautomatico da tavolo

Conclusioni

Per scegliere la soluzione di marcatura manuale più adatta alle proprie esigenze operative è opportuno analizzare e valutare 5 aspetti peculiari:

1. Volume di marcatura. Quanti oggetti si devono marcare quotidianamente o per lotti di produzione?

Se la produzione è di centinaia di oggetti considerate che un timbro manuale non è la soluzione più efficiente perché richiede la sistemazione manuale dei caratteri.

  1. Tipologia di superficie da marcare. Superfici curve o irregolari devono essere marcate con dispositivi senza contatto
  2. Stringa da stampare. Alcuni marcatori consentono la stampa di loghi, testi, codici a barre, immagini. Diversamente strumenti come i timbri consentono la stampa solo di stringhe alfanumeriche (come lotto, data, lettere)
  3. Dimensione della stampa. Ogni dispositivo è caratterizzato da una dimensione minima e massima dell’area di stampa
  4. Numero di righe o quantità di informazioni da stampare

Se vuoi approfondire le nostre soluzioni contattaci

Andrea Capponi

andrea@acsistemisrl.com

06.55302591

www.acsistemisrl.com



DeskMark: marcatore semiautomatico da tavolo

In questo articolo presentiamo la nostra soluzione di un marcatore a getto di inchiostro DeskMark semi-automatico dotato di nastro trasportatore motorizzato da scrivania per produzioni artigianali.

Il marcatore può essere utilizzato per la stampa del lotto, della data scadenza o di produzione, codici a barre, loghi, testi e grafica.

marcatore deskmark da tavolo

Il processo di marcatura completamente automatico garantisce precisione e velocità di esecuzione, pur mantenendo l’immediatezza e la semplicità operativa di un dispositivo manuale

Inoltre il nastro trasportatore lungo solamente 60 cm, consente la collocazione della stampa sempre nella stessa posizione, eliminando le imperfezioni dovute ad un’esecuzione manuale del processo di marcatura.

Quando i volumi di produzione sono elevati questa è sicuramente una soluzione di marcatura efficiente e produttiva

nastro trasportatore piccolo

Guarda il video

Vantaggi:

  • Investimento iniziale contenuto
  • Sistema plug&play che non necessita di installazione
  • Velocità di stampa
  • Alta risoluzione, con un’ottima qualità e precisione di stampa di codici a barre, loghi e testi alfanumerici, sia su superfici porose come carta e cartoneche non porose come alluminio, vetro, film flessibile, astucci plastificati, etichette prestampate in carta patinata
  • Software di gestione e creazione del layout semplice da utilizzare
  • Costo stampa economico
  • Cartucce dotate di microchip per il rilevamento automatico del tipo e del livello di inchiostro in uso
  • Semplicità di manutenzione: la cartuccia ha la testina di stampa incorporata che viene sostituita ad ogni cambio della stessa

Funzionamento

Il DeskMark è una soluzione di marcatura semplice da installare e permette una velocissima operatività lavorando tranquillamente su una scrivania o un tavolo da lavoro.

Utilizzando il software che viene fornito con il dispositivo si stabiliscono le dimensioni e le informazioni dell’area di stampa.

Nell’esempio illustrato abbiamo un’area di stampa di 40mm x 10mm, all’interno della quale inseriamo il codice lotto, la data di scadenza ed il QR-code.

software marcatore da tavolo

Attraverso il software inoltre, si configurano tutti i parametri del marcatore: tipologia della cartuccia utilizzata, velocità di stampa, risoluzione, posizione della stampa, questo renderà il processo di stampa completamente automatizzato e l’operatore dovrà solamente occuparsi di posizionare gli oggetti all’inizio del nastro trasportatore

Una volta ultimata la configurazione i dati vengono salvati su di una chiavetta USB e trasferiti al marcatore.

Prima di procedere con la marcatura si eseguono due semplici regolazioni sul nastro:

  1. regoliamo le guide in funzione delle dimensioni del prodotto da marcare
  2. regoliamo l’altezza di stampa sul prodotto

La linea, sebbene di dimensioni contenute, consente la regolazione della larghezza e dell’altezza per poter marcare prodotti sia di piccole dimensioni, come barattoli e piccoli contenitori che oggetti di dimensioni più grandi come bottiglie

Per procedere con la stampa e sufficiente posizionare gli oggetti da marcare all’inizio del nastro trasportatore: l’oggetto scorrerà automaticamente davanti al DeskMark che stamperà le informazioni precedentemente salvate.

L’automazione del processo di stampa assicura una marcatura uniforme, posizionata sempre alle stesse coordinate ed evita qualsiasi imprecisione dovuta ad un’azione manuale

Il DeskMark può marcare su qualsiasi tipologia di superficie, sia porosa come carta e cartone che non porosa, come plastica, vetro e metallo grazie all’utilizzo di una gamma completa di inchiostri, base acqua, base solvente, pigmentati e colorati.

marcatore data e lotto

Caratteristiche tecniche:

  • Marcatore a getto di inchiostro con tecnologia TIJ HP
  • Altezza di stampa: 12,7mm
  • Lunghezza di stampa: 400mm
  • Dimensione massima oggetto da marcare 20cm
  • Risoluzione: Orizzontale 600 dpi, verticale 300dpi
  • Caratteri: font di windows
  • Dati Variabili: date, orari, numeri di lotto, numeri progressivi
  • Codici Barre: 1D e 2D
  • Immagini: Loghi e immagini monocromatiche
  • Inchiostri: nero e colorati per superfici porose base acqua e non porose base solvete, HP o Collins-ink
  • Nastro trasportatore: Lunghezza 600mm, larghezza 20mm
  • Velocità nastro:10mt\min.
  • Sponde laterali regolabili
  • Supporto da tavolo 300mm
  • Tensione: 220 V ac 50/60Hz con alimentatore incluso
  • Software di gestione: software per la creazione del layout di stampa e parametrizzazione marcatore per Windows XP, 2K, WIn7, Win8, Win10.

Se vuoi approfondire la soluzione contattaci

Andrea Capponi

andrea@acsistemisrl.com

06.55302591
